Плиты перекрытия. Характеристики, виды и цена плит перекрытия



Своим возникновением обязаны садовнику. Немногие свяжут с этой профессией железобетонные плиты. Однако, материал придумал Жозеф Монье. Во второй половине 19-го века француз ломал голову, как совладать с пальмами.

Их мощные корни «разрывали» и деревянные кадки и керамические горшки. Обратив внимание на прочностные характеристики цемента, способность схватываться с другими материалами, Жозеф залил им пространство меж двух деревянных бочек.

Плиты-перекрытия-Характеристики-виды-и-цена-плит-перекрытия-11

Пальма справилась и с этой конструкцией. Тогда, садовник упрочнил кадку проволокой. Так и родился железобетон, из которого позже стали изготавливать плиты перекрытия. Без них не обходится капитальное строительство. Плиты требуются независимо от этажности дома, гаража, применяются совместно с кирпичом, газобетоном.

Описание и характеристики плит перекрытия

Железобетонные плиты перекрытия являются конструктивными элементами зданий.  Они разделяют его на этажи, обеспечивая строению жесткость.

При этом, армированные плиты перекрытия работают вкупе с прочими несущими конструкциями. Стандартная форма блоков – прямоугольная. Нетипичны плиты в виде куполов и пирамид. Они монолитны, закрывают сразу все межэтажное пространство.

Назначение блоков обязывает соблюдать ГОСТ. Плиты перекрытия делаются из бетона марки не ниже «В 22,5». «В» в обозначении указывает на гарантированную прочность на сжатие. Цифры  указывают, какова эта прочность.

Показатель берется средний. Испытываются минимум 3 образца. Измерения проводятся в килограмм-силе на квадратный сантиметр. При этом, общая прочность бетона начинается от 261,9 килограмма на квадратный сантиметр. Плотность перекрытий составляет 2 000-2 500 кило на кубический метр.

Плиты-перекрытия-Характеристики-виды-и-цена-плит-перекрытия-12

Отдельно марки бетона помечаются буквой F и цифровыми значениями рядом с ней. Это свидетельство морозостойкости блоков. Для перекрытий подходят образцы из бетона не ниже F200. Марка предназначена для сурового климата.

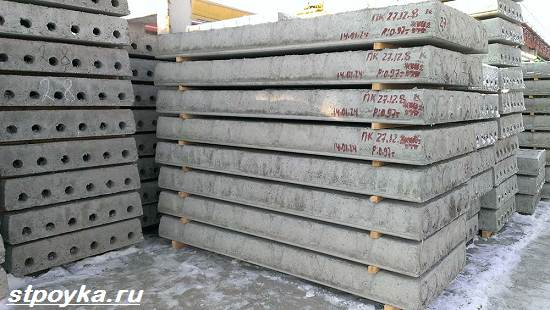

В России актуальны именно такие плиты. Кстати, у них самих тоже есть марки. Они отражены в буквах, а цифры рядом отображают длину и ширину в дециметрах. Если перевести в метры, стандартные плиты бывают протяженностью от 2,1 до 9,2.

Ширина блоков варьируется от 0,5 до 1,8 метра. Есть в маркировках плит и еще одна цифра. Она стоит в конце записи и обозначает расчетную нагрузку. Она не учитывает массу плиты и обозначается в тоннах.

Виды плит перекрытия

Размеры плит перекрытия и их расчетная нагрузка зафиксированы ГОСТом, но не являются  классифицирующими параметрами. Виды блоков определяются, обычно, по форме их поперечного сечения. Вариантов 4.

Самый распространенный – плиты перекрытия пустотные. Их пронизывают полости, которые затрагивают лишь часть блоков, либо пронизывают бетон по всей длине. Последний вариант – облегченные плиты.

Сечения пустот в перекрытиях бывают овальными, круглыми и в половину круга. На полостях экономится бетон и уменьшается вес плит. Они лучше удерживают тепло и блокируют шумы. К тому же, в пустотах можно спрятать коммуникации.

Полые блоки делятся на 3 подвида. Какие плиты перекрытия выбрать и на что при этом «опираться», расскажет автор следующего видео. Он удобно сопроводил информацию визуализацией с «Скетчапе». Это одна из программ по моделированию трехмерных объектов.

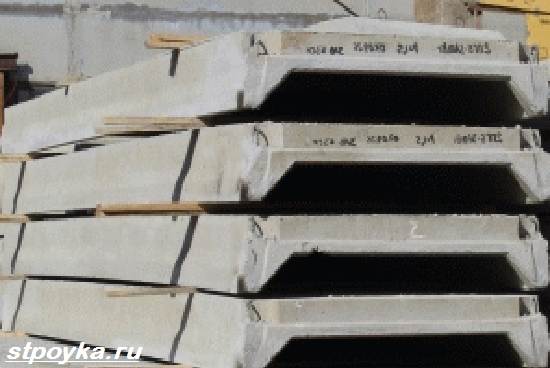

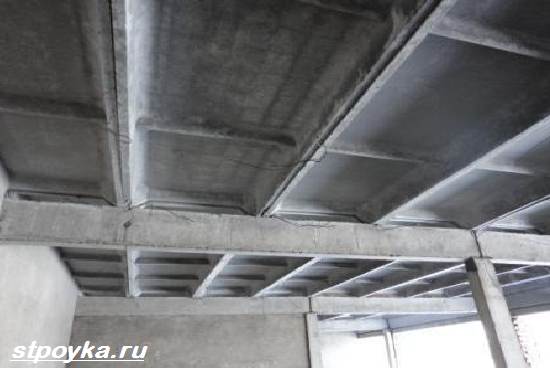

Второй вид блоков – ребристые плиты перекрытия. В поперечнике они напоминают букву «П». Ее «ножки» — это ребра жесткости. В сочетании с армированием они тоже сокращают расход бетона не в ущерб прочности.

Сопротивление изгибу у ребристых плит даже выше, чем у прочих. Однако, форма изделий не предполагает использование в жилых домах. Потолок приобретает неказистую форму и усложняется его обшивка, а так же, прокладка кабелей, труб.

Поэтому, монтаж плит перекрытия П-образного вида распространен в гаражах, складах, промышленных помещениях. Пригождаются изделия и при прокладке водопроводных и отопительных систем.

Плиты-перекрытия-Характеристики-виды-и-цена-плит-перекрытия-10

Плиты-перекрытия-Характеристики-виды-и-цена-плит-перекрытия-9

Подвиды ребристых плит определяются размерами. Если блоки 30 сантиметров в высоту, их направляют в общественные здания. На промышленные объекты поставляют плиты высотой 40 сантиметров. Ширина перекрытий, обычно, 3 метра.

Но,  существуют полутораметровки. Их выбор удлиняет монтаж, зато,  дает повышенную прочность. Кстати, ребристый тип плит не исключает наличие в них полостей. Сплошные доборные плиты их содержать не могут.

Третий тип блоков рассчитан на особо прочные конструкции. Доборы выдерживают до 3 000 килограмм-силы на квадратный метр. Это пригождается в многоэтажных зданиях.

Плиты-перекрытия-Характеристики-виды-и-цена-плит-перекрытия-8

Плиты-перекрытия-Характеристики-виды-и-цена-плит-перекрытия-7

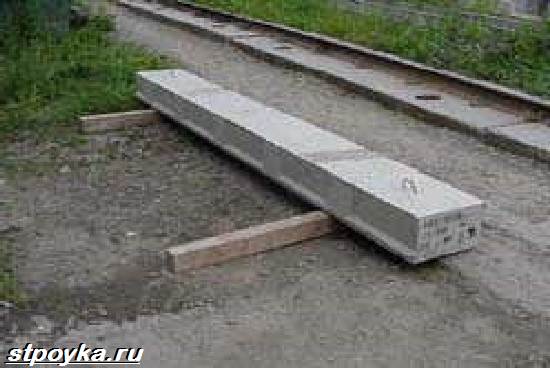

Как видно, блоки малой ширины. Их используют как доборы при необходимости дозакрыть малые пространства. Отсюда и название плит. Несмотря на их небольшие габариты, вес блоков внушителен. Отсутствие полостей, так же, приводит к малым тепло- и шумоизоляциям.

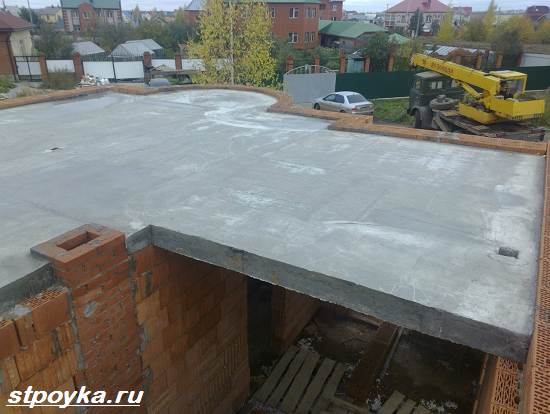

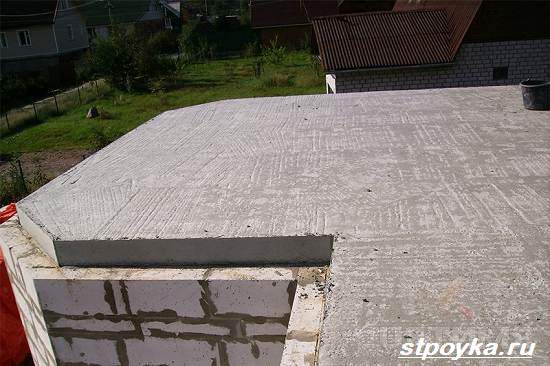

Остается монолитная плита перекрытия. Она едина на весь этаж, поэтому, бывает любых форм. Заготавливать обширный блок сложной геометрии на заводе и доставлять на стройку не выгодно. Поэтому, монолиты заливаются прямо на площадке, точнее, на доме. Выглядит это так:

Плиты-перекрытия-Характеристики-виды-и-цена-плит-перекрытия-6

Плиты-перекрытия-Характеристики-виды-и-цена-плит-перекрытия-5

Заливка на месте увеличивает сроки строительства. Поэтому, монолиты малораспространены и оправданы лишь в сейсмически активных регионах. Железобетон – самый популярный, но не единственный материал для перекрытий.

Плиты производят, к примеру, и из газобетона. У таких блоков нет отклонений в размерах, что упрощает монтаж. Облегчает его, так же, малый вес изделий.

На то он и газобетон, чтобы быть наполненным пузырьками с воздухом. Возникает вопрос, не маломощны ли плиты. В следующем ролике продемонстрировано, какие нагрузки способны выдержать перекрытия из газобетона.



Железобетону газобетонные перекрытия проигрывают в паропроницаемости. Приходится делать гидроизоляцию блоков. К тому же, они дороже стандартных и разрешены к применению в домах высотой до 3-ех этажей. Переплачивают, обычно, если фундамент рассчитан неверно. Легкий газобетон не дает лишней нагрузки на основание дома

Производство плит перекрытия

Соблюдая ГОСТ можно производить 15 типов блоков. Плиты перекрытия ПК-1 предназначены для опоры на основу по двум сторонам. Толщина блоков составляет 22 сантиметра.

Внутри есть отверстия диаметром в 15,9 сантиметра. Параметры ПКТ аналогичны, но опираются блоки уже по трем сторонам. ПКК базируются на всех 4-ех. У плит 2ПК диаметр пустот сокращен до 14-ти сантиметров.

Есть, так же, 2ПКТ и 2ПКК. 3ПК снабжены пустотами диаметром 12,7 сантиметра. 3ПКТ опираются уже по трем, а 3ПКК – по 4-ем сторонам. У плит 4ПК меняется еще и толщина. Она увеличивается до 26 сантиметров.

Диаметр отверстий равен 15,9. Опираются по двум сторонам. Толщина плиты перекрытия 5ПК тоже 26 сантиметров, но отверстия доведены до 18-ти. У плит  6ПК толщина уже 30 сантиметров, а диаметр полостей – 23. Опирание и у пятерок, и у шестерок, на две стороны.

Остается упомянут 7ПК толщиной в 16 сантиметров и шириной отверстий в 11. Опираются блоки на 2-е стороны, как и ПГ. Это плиты уже с грушевидными пустотами. А вот ПБ — монолиты толщиной в 22 сантиметра.

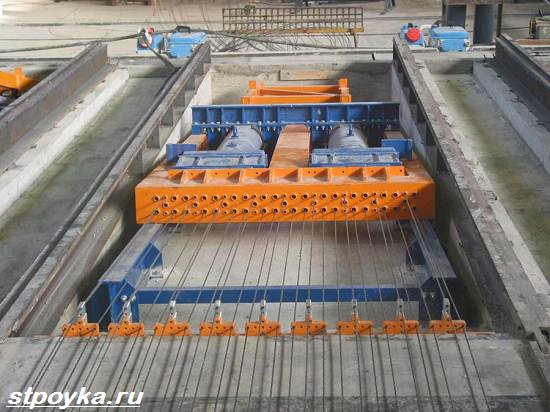

Если перекрытия опираются не на все 4 стороны, их производят с напряжением арматуры. Так называют ее предварительное натяжение. Бетоном заливают после него.

Цементная смесь не способна сопротивляться значительным растягивающим силам. Напряженная арматура решает проблему, прописана в ГОСТе. Во время строительства растяжка проволочной основы выглядит так:

Плиты-перекрытия-Характеристики-виды-и-цена-плит-перекрытия-4

Плиты-перекрытия-Характеристики-виды-и-цена-плит-перекрытия-3

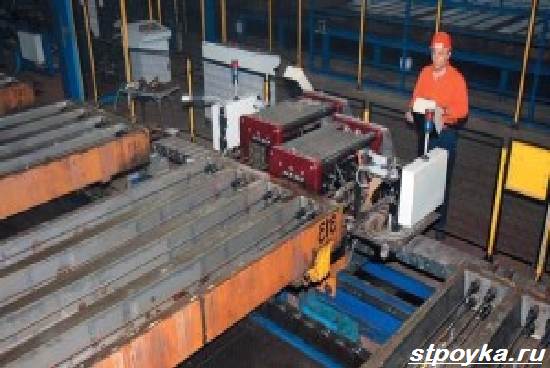

Само формирование перекрытий напоминает производство  тротуарных плит. Берут металлическую форму. В нее закладывают арматуру. Заготовку кладут на вибростол.

Чтобы поддон не скакал, его фиксируют электрическим магнитом. В оборудовании есть отверстия, куда направляют металлические трубы. Обтекая вокруг них, бетон формирует пустоты. Остается положить верхний слой арматуры и, собственно, залить раствор.

Поддон с содержимым накрывают крышкой и включают вибрацию стола. Она приводит к уплотнению бетона. После утрамбовки, трубы выводятся из формы, оставляя пустоты нужного диаметра.

Купить плиты перекрытия предлагают, так же, экструзивные. Они сформированы продавливанием раствора через отверстие специальной машины. Ее именуют экструдером, от слова extrusion. На позднелатинском оно означает «выталкивание». Пользуются методом, в основном, китайцы. Далее, видео с процессом экструдирования железобетонных плит.

Как видно, экструдеру не требуются формы. Плита формируется непрерывной лентой. На отдельные блоки ее делят рабочие, не дожидаясь застывания цементной пасты.

Монтаж плит перекрытия

Расчет плиты перекрытия должен соответствовать прочности фундамента дома, его стен, сейсмическим данным местности. Здесь требуются точные расчеты проектировщиков.

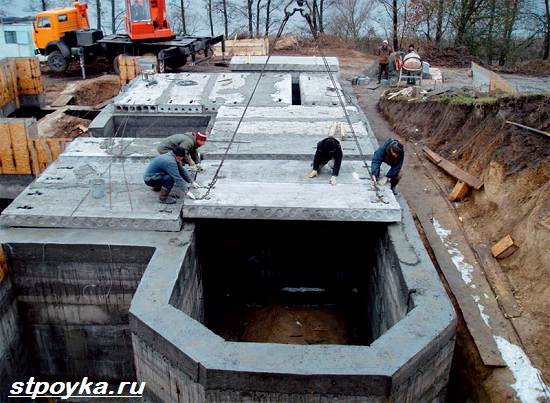

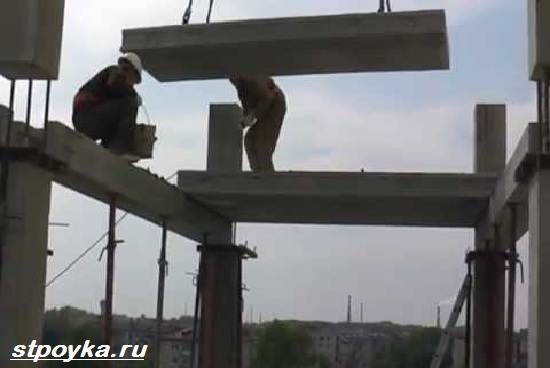

В остальном, монтаж перекрытий прост. Проблему составляют лишь громоздкость и вес плит. Их поднимают мощными кранами. Укладывать блоки надо на ровное основание. Разность в высоте стен не должна превышать 3,5 сантиметра.

Плиты-перекрытия-Характеристики-виды-и-цена-плит-перекрытия-2

Плиты-перекрытия-Характеристики-виды-и-цена-плит-перекрытия-1

Важна и площадь опирания плит. С каждой стороны они должны заходить на стены минимум на 12 сантиметров. Меж собой перекрытия стыкуются металлическими прутами. Они круглые, в диаметре 1,2 сантиметра. Конструкции сваривают. Это называют анкеровкой. В следующем видео наглядно показано, как ее производить.

Кладутся плиты на полусухой раствор. Его именуют гарцовкой. Обычный цементный раствор потребуется для заполнения оставшихся при монтаже пустот. Сначала, в щели закладывают утеплитель, лишь потом цементируют. Если оставить зазоры с торцов перекрытий, конструкция будет промерзать. Соответственно, заделка щелей особенно актуальна в холодных регионах.

Отзывы о плитах перекрытия

Отзывы о перекрытиях спорные. Каждый нахваливает свое. Это зависит от соответствия выбранных блоков фундаменту, конструкции дома, климату региона, где он стоит. Играет роль и тип жилья.

Обитатели квартир хвалят, в основном, пустотные плиты. Потребителям нравится, что они не пропускают пары, звуки и теплее прочих. Однако, некоторые говорят, что полые по всей длине блоки пружинят при ходьбе.

Так замечают на счет плит длиннее 5-ти метров. В противовес приводят ГОСТы. В облегченных перекрытиях и арматура толще и марка бетона престижнее. Это позволяет сохранить крепость, снизив вес и стоимость блоков.

Облегченные плиты тоньше обычных. В итоге, потолки получаются на несколько сантиметров выше. Строителям удобно закладывать в полые блоки, не только облегченного типа провода.

Это, кстати, упрощает ремонт. Так, на одном из интернет-форумов некий Сергеич пишет: — «Сам отделочник. В прошлой квартире ремонт делал, провода по стенам криво косо пущены. Несколько раз их пробивал. Приходилось попутно электрикой заниматься. В новой квартире все в перекрытия убрано, что значительно облегчило мне работу».

Несмотря на плюсы пустотных перекрытий к монолитам склоняются те, кто добивается максимальной надежности. Уже говорилось о сейсмоустойчивости сплошных конструкций. На их малую шумоизоляцию многие готовы закрыть глаза. Что же касается быстрого промерзания, это проблема, но лишь в холодных местностях.

Цена плит перекрытия

На плиты перекрытия цена зависит от типа блоков, их размера. Частично, стоимость «завязана» на покупке с завода, или же через посредников. Учесть приходится и траты на доставку.

В среднем, за один блок просят 5 000-10 000 рублей. О заливках монолитов договариваются в индивидуальном порядке. Общий ценник получается примерно на 30% дороже затрат на готовые перекрытия.

Если требуется несколько блоков для частного дома, многие рассматривают предложения б/у. Бывшие в употреблении плиты стоят примерно треть от цены новых изделий. Старые часто хранят на воздухе.

В пустоты попадает вода. Но, если боковые отверстия открыты, она столь же просто выходит из блоков. Главное, дождаться тепла, чтобы лед внутри пустот растаял. Обратить внимание стоит, так же, на наличие трещин. Они – повод отказаться от заманчивого предложения и свидетельство ненадежности перекрытий.
